Сталь 20 - одна из самых востребованных марок конструкционной углеродистой стали качественного назначения. Регламентируется ГОСТ 1050-2013 и применяется практически во всех отраслях промышленности - от машиностроения до энергетической.
Благодаря сбалансированному сочетанию прочности, пластичности и свариваемости, эта марка стала «рабочей лошадкой» для производства большого спектра деталей и полуфабрикатов.
Ниже - полный технический обзор стали 20 с расшифровкой маркировки, химическим составом, механическими и технологическими свойствами, а также сравнением с зарубежными аналогами.
Что такое сталь 20
Сталь 20 - это качественная конструкционная углеродистая сталь с содержанием углерода около 0,20%. Основной стандарт, регламентирующий ее выпуск в России - ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей». Ранее применялся ГОСТ 1050-88 с аналогичными требованиями.
От сталей обыкновенного качества (Ст3, Ст5 по ГОСТ 380-2005) сталь 20 отличается более строгим контролем химического состава, прежде всего по содержанию вредных примесей (серы и фосфора) и остаточных элементов. Это обеспечивает стабильность механических свойств, предсказуемое поведение при термической обработке и лучшую обрабатываемость.
Сталь 20 относится к низкоуглеродистым сплавам, что определяет ее ключевые технологические особенности: высокую пластичность, хорошую свариваемость, ограниченную прокаливаемость. В отличие от высокоуглеродистых сталей, она не подходит для деталей, работающих на износ, но идеальна там, где нужна вязкость и способность выдерживать динамические нагрузки.
Поставляется в виде листа, круга, квадрата, шестигранника, бесшовных и электросварных труб, поковок и штамповок. Такая универсальность форм поставки обеспечивает ее применение в производствах любого масштаба.
Расшифровка марки
Обозначение «Сталь 20» - стандартная маркировка по ГОСТ 1050-2013. Число указывает на среднее содержание углерода в сотых долях процента: 20 = 0,20% углерода.
Полное обозначение может включать дополнительные буквенные индексы:
- Отсутствие индекса означает спокойную сталь (полностью раскисленную кремнием и алюминием).
- «пс» - полуспокойная (например, 20пс).
- «кп» - кипящая (20кп).
- «А» в конце - сталь повышенного качества с пониженным содержанием серы и фосфора.
- Буква «Г» после цифры - повышенное содержание марганца (например, 20Г).
Наиболее массовое исполнение - просто «Сталь 20» без индексов, то есть спокойная сталь стандартного качества. Такая маркировка встречается на подавляющем большинстве отечественного проката общего назначения.
Химический состав стали 20
Согласно ГОСТ 1050-2013, химический состав стали 20 нормируется по содержанию основных элементов и допустимым примесям:
- Углерод (C) - 0,17–0,24%.
- Кремний (Si) - 0,17–0,37%.
- Марганец (Mn) - 0,35–0,65%.
- Фосфор (P) - не более 0,035%.
- Сера (S) - не более 0,040%.
- Хром (Cr) - не более 0,25%.
- Никель (Ni) - не более 0,25%.
- Медь (Cu) - не более 0,25%.
- Мышьяк (As) - не более 0,08%.
Содержание остаточных Cr, Ni и Cu в сумме не должно превышать 0,60%. По сравнению со сталью 15, содержание углерода несколько выше, что дает больший предел прочности; по сравнению со сталями 25 и 30 - ниже, что обеспечивает большую пластичность и лучшую свариваемость.
Ключевые характеристики
Ниже - качественный обзор ключевых свойств стали 20, определяющих ее пригодность для конкретных задач.
Прочность
Прочностные характеристики стали 20 умеренные, но достаточные для большинства общемашиностроительных задач. Временное сопротивление разрыву - 410 МПа, предел текучести - 245 МПа. Это позволяет использовать ее для деталей средненагруженных механизмов.
Пластичность
Пластичность - одно из ключевых преимуществ марки. Относительное удлинение при разрыве достигает 25%, относительное сужение - 55%. Такая пластичность позволяет выполнять любые виды холодной деформации: гибку, штамповку, вытяжку.
Твердость
В горячекатаном состоянии твердость стали 20 по Бринеллю составляет 163 HB. После нормализации значение остается близким. Закалка позволяет повысить твердость до 220–250 HB, но эффект ограничен низким содержанием углерода.
Ударная вязкость
Ударная вязкость (KCU) при +20 °C - не менее 78 Дж/см². Сталь сохраняет достаточную вязкость при отрицательных температурах, но для эксплуатации ниже −40 °C рекомендуются низколегированные марки 09Г2С или 10ХСНД.
Свариваемость
Свариваемость стали 20 - отличная. Эквивалент углерода Сэкв не превышает 0,25%, что позволяет проводить сварку всеми стандартными способами без ограничений и предварительного подогрева при нормальных температурах.
Обрабатываемость резанием
Обрабатываемость резанием - удовлетворительная. Коэффициент обрабатываемости относительно эталонной стали 45 составляет около 1,6, что удобно для токарной, фрезерной обработки, сверления и нарезания резьбы.
Коррозионная стойкость
Коррозионная стойкость стали 20 - низкая. Без защитных покрытий (окраски, цинкования, оксидирования) она быстро корродирует во влажной атмосфере. Для наружного применения обязательно нанесение защитного слоя.
Механические свойства стали 20
Точные значения механических характеристик по ГОСТ 1050-2013 для стали 20 в состоянии поставки (горячекатаный прокат) или после нормализации при 880–920 °C:
- Временное сопротивление разрыву (σв) - не менее 410 МПа.
- Предел текучести (σт) - не менее 245 МПа.
- Относительное удлинение после разрыва (δ5) - не менее 25%.
- Относительное сужение (ψ) - не менее 55%.
- Ударная вязкость (KCU) при +20 °C - не менее 78 Дж/см².
- Твердость по Бринеллю в состоянии поставки - не более 163 HB.
После цементации с последующей закалкой и низким отпуском поверхностная твердость повышается до 56–62 HRC при сохранении вязкой сердцевины - это ключевая технологическая особенность стали 20.
Физические свойства стали 20
Физические характеристики важны для расчета тепловых процессов, температурных деформаций и веса конструкций из стали 20:
- Плотность - 7856 кг/м³.
- Модуль упругости (Е) при +20 °C - 2,13·10⁵ МПа.
- Коэффициент линейного расширения - 11,6·10⁻⁶ 1/°C (в диапазоне 20–100 °C).
- Теплопроводность (λ) при 20 °C - 52 Вт/(м·°C).
- Удельная теплоемкость - 486 Дж/(кг·°C).
Технологические свойства стали 20
Технологические свойства характеризуют поведение стали при производственных операциях - сварке, ковке, штамповке, механической и термической обработке. Именно эти параметры определяют, какие виды работы возможны с материалом и с какими режимами.
Ниже - детальный разбор технологических качеств стали 20.
Ковкость
Ковкость - отличная. Диапазон температур ковки: 1280 °C (начало) - 750 °C (конец). Сталь 20 является одной из самых технологичных марок для получения поковок и штамповок сложной формы.
Штампуемость
Штампуемость - превосходная как в горячем, так и в холодном состоянии. Сталь используется для холодной вытяжки корпусных деталей, штампованных крышек, кожухов, при этом получаемые изделия сохраняют высокую точность формы.
Обработка давлением
Обработка давлением выполняется без затруднений. Минимальный радиус гиба обычно составляет 1–1,5 толщины материала для листового проката без трещин и расслоений.
Обработка резанием
Обрабатываемость резанием - удовлетворительная. Скорости резания при точении твердосплавным инструментом достигают 200 м/мин, при работе быстрорежущим инструментом - 80–120 м/мин. Стружка формируется сливная, что удобно для автоматизированной обработки.
Термическая обработка
Основные виды термической обработки стали 20:
- Нормализация при 880–920 °C - снятие внутренних напряжений и измельчение структуры.
- Отжиг при 850–870 °C - для получения максимальной пластичности перед холодной деформацией.
- Цементация при 900–950 °C с последующей закалкой - упрочнение поверхностного слоя до 56–62 HRC при вязкой сердцевине. Основной способ упрочнения стали 20.
- Отпуск после цементации при 180–200 °C - снятие внутренних напряжений после закалки.
Из-за низкого содержания углерода объемная закалка стали 20 не дает существенного упрочнения - прокаливаемость ограничена глубиной 10–15 мм.
Преимущества и недостатки
Как и любой конструкционный материал, сталь 20 имеет свои сильные и слабые стороны. Понимание этих особенностей помогает правильно оценить пригодность марки для конкретной задачи и своевременно предусмотреть меры, компенсирующие ее ограничения.
Ниже - сводный перечень плюсов и минусов, основанный на многолетнем опыте применения.
Преимущества:
- Отличная свариваемость всеми стандартными способами.
- Высокая пластичность для холодной штамповки и гибки.
- Возможность цементации с получением твердой поверхности и вязкой сердцевины.
- Хорошая обрабатываемость резанием и давлением.
- Доступная стоимость и широкая номенклатура форм поставки.
- Предсказуемые свойства благодаря контролю качества по ГОСТ 1050.
Недостатки:
- Ограниченная прочность - не подходит для высоконагруженных деталей.
- Низкая прокаливаемость и невозможность объемного упрочнения.
- Слабая коррозионная стойкость без защитных покрытий.
- Ограниченная работоспособность при отрицательных температурах ниже −40 °C.
- Требует финишной термообработки для получения твердой поверхности.
Где применяется и какие изделия изготавливают из стали 20
Универсальность стали 20 определяет широкий спектр ее применения:

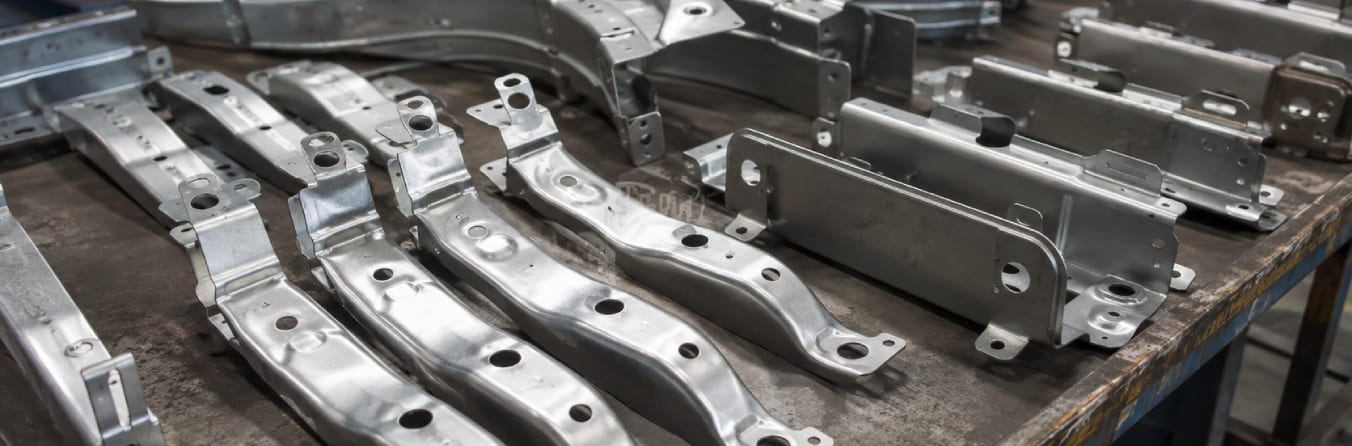

- Машиностроение - валы, оси, шестерни (после цементации), втулки, крепежные детали.
- Нефтегазовая отрасль - бесшовные трубы для нефте- и газопроводов, детали трубопроводной арматуры.
- Энергетика - трубы для котлов и пароперегревателей (по ГОСТ 8731 и ТУ 14-3-190).
- Химическая промышленность - теплообменники, емкости, трубопроводы для неагрессивных сред.
- Судостроение - корпусные листы, палубный настил, элементы обшивки.
- Автомобилестроение - рамы, лонжероны, штампованные детали кузова.
- Строительство - арматура, крепеж, элементы металлоконструкций.
- Тяжелое машиностроение - поковки, штамповки, заготовки крупных деталей.
Особая ниша - цементированные детали (шестерни коробок передач, кулачки, поршневые пальцы), где сочетание твердой поверхности и вязкой сердцевины дает максимальный ресурс работы.
Аналоги стали 20
Прямые зарубежные аналоги стали 20 по ГОСТ 1050-2013:
- Германия (DIN 17200 / EN 10083): C22, C22E, 1.0402, 1.1151.
- Европа (EN 10083-2): C20, C22, C22E.
- США (AISI/SAE): 1020, 1023.
- Япония (JIS G4051): S20C, S22C.
- Китай (GB 699): 20, 20#.
- Польша (PN): 20, 20G.
При замене на импортный аналог всегда проверяют не только маркировку, но и фактический химический состав и механические свойства по сертификату производителя - небольшие различия в содержании марганца или примесей могут существенно повлиять на поведение стали при цементации и сварке.
Заключение
Сталь 20 по ГОСТ 1050-2013 - универсальная качественная углеродистая сталь, сочетающая доступную цену с широким набором технологических возможностей. Отличная свариваемость, высокая пластичность и способность к цементации делают ее незаменимой в машиностроении, нефтегазовой отрасли, энергетике и других направлениях промышленности.
Ограничения марки компенсируются правильным подбором термообработки и защитных покрытий. При работе с международными проектами сталь 20 легко заменяется аналогами по EN, DIN, AISI и JIS, что делает ее удобным выбором и для экспортных производств.
